UBX-160有一个全双工收发器，可调谐的频率从10 MHz到6 GHz，瞬时带宽达160MHz或者40MHz。它提供了高性能RF，覆盖了大多数的频段，在多信道MIMO和测向应用实现了相干相位对齐操作。带宽的调谐范围使UBX成为理想的应用，UBX-160可替换现有的USRP射频子板，可以无缝集成到您已有的应用设备中。可用于X300、X310中。
产品介绍
UBX-160有一个全双工收发器，可调谐的频率从10 MHz到6 GHz，瞬时带宽达160MHz或者40MHz。它提供了高性能RF，覆盖了大多数的频段，在多信道MIMO和测向应用实现了相干相位对齐操作。带宽的调谐范围使UBX成为理想的应用，UBX-160可替换现有的USRP射频子板，可以无缝集成到您已有的应用设备中。可用于X300、X310中。
RX: 10MHz-6GHz
TX: 10MHz-6GHz
带有屏蔽罩
独立操作的全双工TX和RX频率
支持相位同步或校准
UBX-160射频子板在发射端，10MHz到6GHz频段的带宽都是160MHz。
UBX-160射频子板在接收端，10MHz～500MHz的中心频率范围，瞬时带宽为84MHz；在500MHz～6GHz的中心频率范围内，瞬时带宽为160MHz。
覆盖所有最常见的频带，跨越高频，甚高频，蜂窝，雷达，和WIFI，可用于感兴趣的整个波段的监测。

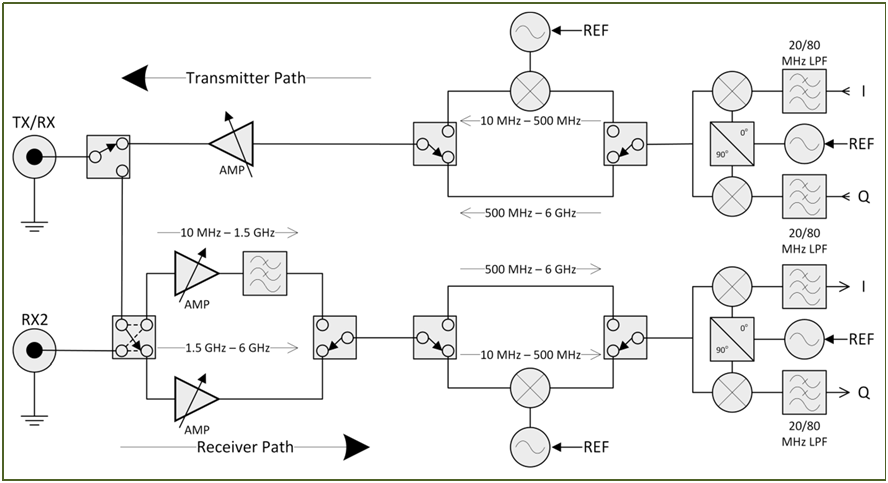

原理框图
| RX | ||
| RX Noise Figure | 10 ‐ 20 MHz | 3 ‐ 4 dB |
| 20 ‐ 500 MHz | 2 ‐ 3 dB | |
| 0.5 ‐ 1.5 GHz | 2 ‐ 4 dB | |
| 1.5 ‐ 4 GHz | 4 ‐ 5 dB | |
| 4 GHz ‐ 6 GHz | 5 ‐ 7 dB | |
| RX IIP3 (Max)* | 10** ‐ 35MHz | 4 ‐ 10 dBm |
| 35 ‐ 500 MHz | 10 ‐ 12 dBm | |
| 0.5 ‐ 1.5 GHz | 8 ‐ 13 dBm | |
| 1.5 ‐ 6 GHz | 8 ‐ 9 dBm | |
| RX IQ Imbalance | 10 MHz ‐ 6GHz | < -30 dBc |
| TX | ||
| TX Power (Max) | 10 MHz ‐ 3.5 GHz | > 20 dBm |
| 3.5 ‐ 4 GHz | 18 ‐ 20 dBm | |
| 4 ‐ 5 GHz | 13 ‐ 18 dBm | |
| 5 ‐ 6 GHz | 7 ‐ 13 dBm | |
| TX OIP3 | 10** ‐ 35MHz | > 40 dBm |
| 35 ‐ 500 MHz | > 36 dBm | |
| 0.5 ‐ 1.5 GHz | > 30 dBm | |
| 1.5 ‐ 6 GHz | > 26 dBm | |
| TX IQ Imbalance | 10 MHz ‐ 6GHz | < -30 dBc |
